當前位置：首頁 >> 蒸汽電磁閥 >> ZQDF蒸汽電磁閥

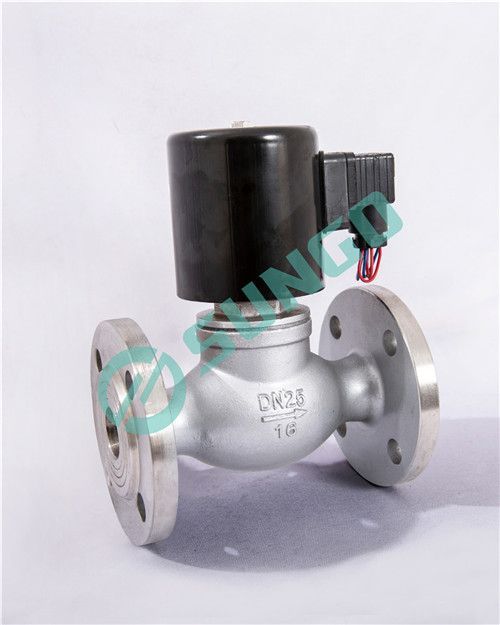

ZQDF蒸汽電磁閥

【ZQDF蒸汽電磁閥產品用途】：

ZQDF(Y)系列蒸汽（液用）電磁閥是工業過程自動化控制系統用的執行器，它在接受電控信號后能自動開啟或關閉閥門，實現對管道中流體介質的通斷或流量調節控制，從而對系統中的溫度、流量、壓力等參數進行自動調節或遠程控制。

ZQDF系列蒸汽電磁閥可廣泛應用于紡織、印染、化工、塑料、橡膠、制藥、食品、建材、機械、電器、表面處理等生產和科研部門以及浴室、食堂、空調等人們?nèi)粘Ｉ钤O(shè)施中。ZQDF系列電磁閥主要用于空氣、蒸汽、煤氣等氣體介質的控制；ZQDF-Y系列電磁閥主要用于自來水、蒸餾水、冷凍鹽水、電鍍廢液等液體介質，同時也用于粘度小于4°E的油類。
【ZQDF蒸汽電磁閥規格說明】：

【ZQDF蒸汽電磁閥技術參數】：

型號 參數	ZQDF-1	ZQDF-2	ZQDF-3	ZQDF-1Y			ZQDF-2Y		ZQDF-3Y
公稱壓力（MPa）	1.6
工作壓差（MPa）	DN15-50		0～1.6
	DN65-100		0.05～1.6
介質種類	煤氣、空氣等	飽和蒸汽	過熱蒸汽或高溫氣體		水油液體	熱水		高溫水、油
介質溫度℃（mm）	≤60	≤180	≤220		≤60	≤180		≤220
使用電壓	AC220V其余規格可作特殊訂貨
使用壽命	按JB/T7352-92規定
泄漏量（ml/min）	按JB/T7352-92·F規定
功耗（VA）	50

【ZQDF蒸汽電磁閥安裝尺寸】：

公稱通徑 DN	內螺紋連接			法蘭連接
	外形尺寸		內螺紋	外形尺寸		法蘭尺寸
	H	L	G	H	L	D	D1	D2	b	f	n-d
15	153	92	1/2	153	130	96	65	46	14	2	4 -Φ14
20	153	92	3/4	153	150	105	75	56	16	2	4 -Φ14
25	153	110	1	153	160	115	85	65	16	3	4 -Φ14
32	176	120	11/4	176	180	140	100	76	18	3	4 -Φ18
40	176	140	11/2	176	200	150	110	84	18	3	4 -Φ18
50	192	162	2	192	230	165	125	99	20	3	4 -Φ18
65	-	-	-	250	290	185	145	118	20	3	4 -Φ18
80	-	-	-	260	310	200	160	132	20	3	8 -Φ18
100	-	-	-	290	350	220	180	156	22	3	8 -Φ18

【ZQDF蒸汽電磁閥訂貨須知】：

1.訂貨時請注明型號，公稱通徑，公稱壓力，工作介質，工作壓差，介質溫度，電源電壓及頻率，介質粘度。

2.電磁閥一般工作電壓為220V，電壓波動量為85% ~ 110%的額定電壓，如果超過此范圍，請訂貨時注明電壓的波動量，其他規格電源電壓可做特殊訂貨。

3.閥門的開通時間達12小時/天以上，請選用常開式電磁閥。當使用環境周?chē)幸兹家妆罚?qǐng)選用防爆型電磁閥。

4.若已經由設計單位選定上正流體公司的ZBSF不銹鋼電磁閥型號，請按ZBSF不銹鋼電磁閥型號直接向我司銷售部訂購。
5.當使用的場合很重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的專家為您審核把關。

【ZQDF蒸汽電磁閥安裝須知】：

1.安裝時電磁閥線圈向上，并保持垂直位置，電磁閥上箭頭或標記應與管道流向一致，不得安裝在有濺水或漏水的地方。

2.電磁閥的工作介質應清潔無顆粒雜質，電磁閥內件表面上的污物及過濾器，須定期清潔干凈。

3.在電磁閥發生故障時，為了及時隔離電磁閥，并保證系統正常運行，安裝旁路裝置。

如圖（三）當電磁閥安裝在支路時，電磁閥的口徑應比主管道上的閥門口徑小，

如圖（四）分路裝置。注意：支路上的閥門平時須關閉。

4.安裝電磁閥前，管道必須清洗干凈。建議閥前安裝過濾器，蒸汽管路安裝疏水閥。

5.不要將閥安裝于管道低凹處，以免因蒸汽冷凝水，雜質等沉淀在閥內而妨礙動作。

6.普通型不可在爆作危險場合使用。

7.在管道剛性不足情況下，建議把閥前后管子用支架固定，以防電磁閥工作時引起振動。

8.在安裝前，要注意看清產品標牌，認真閱讀使用說明書，判斷產品是否符合使用條件。

9.電磁閥前后管道上需裝壓力表，以便觀察管道壓力。
