ZCZG/ZCZGH高溫高壓電磁閥
【ZCZG/ZCZGH高溫電磁閥產品用途】：
本閥是先導直動型的電磁閥，其通用介質范圍較廣，可分別使用于水、輕油、重油、非腐蝕性氣體及蒸汽等流體，如電站抽氣管道疏水系統和蒸發器的排氣系統中，主要是對管道中的介質進行雙位自動調節和遠程控制.

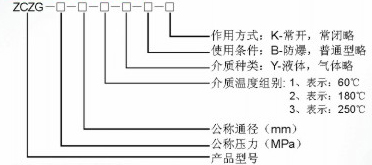

【ZCZG高溫電磁閥規格說明】：

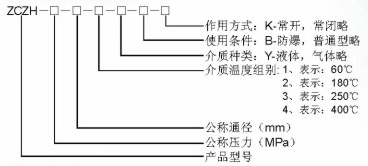

【ZCZH高溫電磁閥規格說明】：
【ZCZG/ZCZGH高溫電磁閥技術參數】：
|
介質溫度℃ |
ZCZG |
≤250 |
|||||||||
|
ZCZGH |
≤400 |
||||||||||
|
公稱壓力 （MPa） |
ZCZG |
2.5 |
|||||||||
|
ZCZGH |
4.0 |
||||||||||
|
工作壓差 （MPa） |
ZCZG |
0～2.5 |
|||||||||
|
ZCZGH |
0～4.0 |
||||||||||
|
公稱通徑 （mm） |
10 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
|
|
功耗（VA） |
170 |
480 |
|||||||||
|
電源電壓 |
AC220V其余規格可作特殊訂貨 |
||||||||||
|
額定流量系數（KV） |
按ＪＢ／Ｔ７３５２－９４規定 |
||||||||||
|
泄漏量 （ml/min） |
按ＪＢ／Ｔ７３５２－９４·Ｆ規定 |
||||||||||
【ZCZG/ZCZGH高溫電磁閥安裝尺寸】：
|
DN |
L |
H |
D |
D1 |
D2 |
D3 |
B |
f1 |
f |
n-d |
|
10 |
160 |
298 |
90 |
60 |
41 |
34 |
14 |
4 |
2 |
４－Φ１４ |
|
15 |
160 |
298 |
95 |
65 |
45 |
39 |
14 |
4 |
2 |
４－Φ１４ |
|
20 |
200 |
304 |
105 |
75 |
55 |
50 |
16 |
4 |
2 |
４－Φ１４ |
|
25 |
200 |
304 |
115 |
85 |
65 |
57 |
16 |
4 |
2 |
４－Φ１４ |
|
32 |
200 |
314 |
140 |
100 |
78 |
65 |
18 |
4 |
2 |
４－Φ１４ |
|
40 |
260 |
460 |
150 |
110 |
85 |
75 |
18 |
4 |
3 |
４－Φ１8 |
|
50 |
300 |
460 |
165 |
125 |
100 |
87 |
20 |
4 |
3 |
４－Φ１8 |
|
65 |
340 |
433 |
180 |
145 |
120 |
109 |
22 |
4 |
3 |
8－Φ１8 |
|
80 |
380 |
433 |
200 |
160 |
135 |
120 |
22 |
4 |
3 |
8－Φ１8 |
|
100 |
430 |
461 |
235 |
190 |
160 |
149 |
26 |
4.5 |
3 |
8－Φ１8 |
【ZCZG/ZCZGH高溫電磁閥訂貨須知】：
1.訂貨時請注明型號，公稱通徑，公稱壓力，工作介質，工作壓差，介質溫度，電源電壓及頻率，介質粘度。
2.電磁閥一般工作電壓為220V，電壓波動量為85% ~ 110%的額定電壓，如果超過此范圍，請訂貨時注明電壓的波動量，其他規格電源電壓可做特殊訂貨。
3.閥門的開通時間達12小時/天以上，請選用常開式電磁閥。當使用環境周圍有易燃易爆品，請選用防爆型電磁閥。
4.當使用的場合很重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的專家為您審核把關。
【ZCZG/ZCZGH高溫電磁閥安裝須知】：
1.安裝時電磁閥線圈向上，并保持垂直位置，電磁閥上箭頭或標記應與管道流向一致，不得安裝在有濺水或漏水的地方。
2.電磁閥的工作介質應清潔無顆粒雜質，電磁閥內件表面上的污物及過濾器，須定期清潔干凈。
3.在電磁閥發生故障時，為了及時隔離電磁閥，并保證系統正常運行，安裝旁路裝置。
如圖（三）當電磁閥安裝在支路時，電磁閥的口徑應比主管道上的閥門口徑小，
如圖（四）分路裝置。注意：支路上的閥門平時須關閉。
4.安裝電磁閥前，管道必須清洗干凈。建議閥前安裝過濾器，蒸汽管路安裝疏水閥。
5.不要將閥安裝于管道低凹處，以免因蒸汽冷凝水，雜質等沉淀在閥內而妨礙動作。
6.普通型不可在爆作危險場合使用。
7.在管道剛性不足情況下，建議把閥前后管子用支架固定，以防電磁閥工作時引起振動。
8.在安裝前，要注意看清產品標牌，認真閱讀使用說明書，判斷產品是否符合使用條件。
9.電磁閥前后管道上需裝壓力表，以便觀察管道壓力。
感謝您訪問我們的網站【m.czhdcp.com】,如有任何疑問.您可以致電給0577-67378705 或67378706我們,我們一定會盡心盡力為您提供良好的服務。

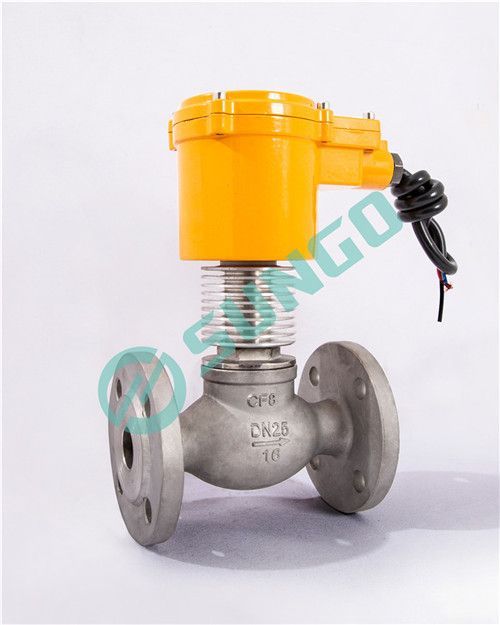

- 上一個： SZCZP高溫電磁閥
