ZQDF(Y)系列蒸汽(液用)防爆電磁閥

2018-04-12

用途

ZQDF(Y)系列蒸汽(液用)電磁閥是工業過程自動化控制系統用的執行器。它在接受電控信號后能自動開啟或關閉，實現對管道中的流體介質的通斷或流置調節控制,從而對系統中的溫度、流量、壓力等的參數進行自動調節或遠程控制。
本系列電磁閥可廣泛地應用于紡織、印刷、化工、塑料、橡膠、制藥、食品、建材、機械、電器、表面處理等生產和科研部門以及浴室、食堂、空調等人們?nèi)粘Ｉ钤O(shè)施中。ZQDF系列電磁閥主要用于空氣、蒸汽、煤氣等氣體介質的控制。ZQDF-Y系列電磁閥主要用于自來水、蒸餾水、冷凍鹽水、電鍍廢液等液體介質，同時也用于粘度小于4℃的油類。

型號規格說明


技術參數

參數型號	Z QDF-1	Z QDF-2	Z QDF-3	Z QDF-1Y	Z QDF-2Y	Z QDF-3Y
公稱壓力(MPa)	1.6
工作壓差（Mpa）	DN15-20		0.1~1.6
	DN65-100		0.05~1.6
介質種類	煤氣、空氣等	飽和蒸汽	過熱蒸汽或高溫氣體	水油液體	熱水	高溫水、油
介質溫度(℃)	≤60	≤180	≤220	≤60	≤180	≤220
電源電壓	AC220V其余規格可作特殊訂貨
使用壽命	按JB/T7352-94規定
泄漏量(m/min)	按JB/T7352-94·F規定
功耗(VA)	50

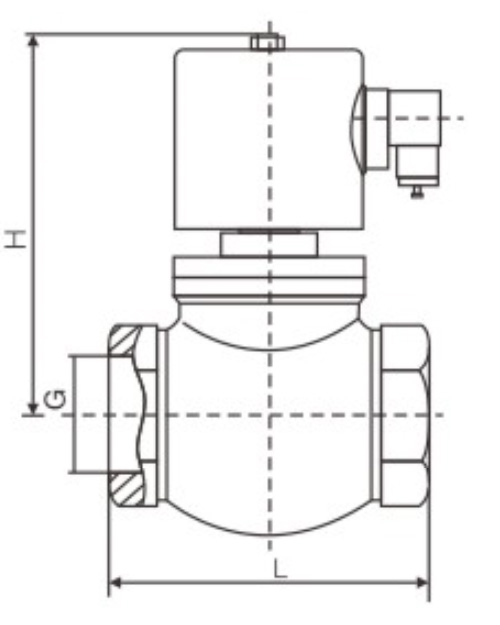

安裝參數

公稱通徑 DN	內螺紋連接			法蘭尺寸
	外形尺寸		內螺紋	外形尺寸		法蘭連接
	H	L	G	H	L	D	D1	D2	B	I	N-D
15	153	92	1/2	153	115	95	65	46	14	2	4-?14
20	153	92	3/4	153	150	105	75	56	16	2	4-?14
25	153	110	1	153	160	115	85	65	18	3	4-?14
32	176	120	1 1/4	176	180	140	100	76	18	3	4-?18
40	176	140	1 1/2	176	200	150	110	84	18	3	4-?18
50	192	162	2	192	230	165	125	99	20	3	4-?18
65				250	290	185	145	118	20	3	4-?18
80				260	310	200	160	132	20	3	8-?18
100				290	350	220	180	156	22	3	8-?18
